投影仪机身上有着较多的接口,不同的接口都有不同作用,投影仪的接口主要有HDMI、VGA、DP、USB、音频接口等。选择不同的外接设备连接投影仪时,都需要针对性的选择不同的接口。下面就分享一下投影仪机身接口的作用及其图解。

投影仪接口详解:

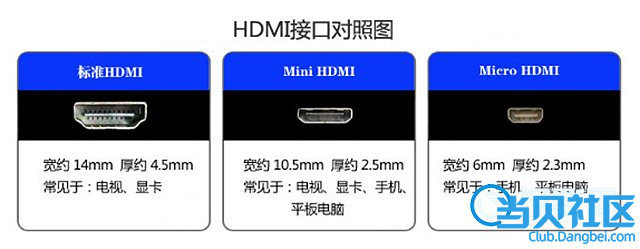

1、HDMI接口

HDMI即高清视频接口,一种全数字化视频和声音发送接口,可以发送未压缩的音频及视频信号,可以同时发送音频和视频信号。主要用于电脑、电视、投影仪、电视盒子和游戏主机等终端设备上。目前最新的版本是HDMI2.1。

135446skbl43zngp3zglo7.png!w800

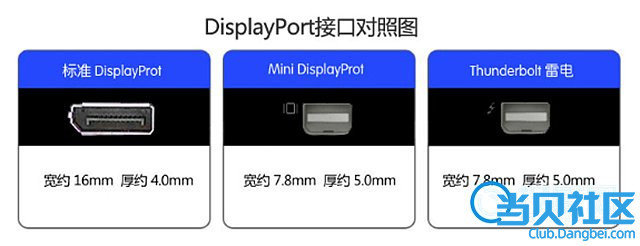

2、DisplayPort接口

DisplayPort接口简称DP接口,主要用于视频源与显示器等设备的连接,并也支持携带音频、USB和其他形式的数据。DisplayPort接口的面世是为了取代传统的VGA、DVI和FPD-Link(LVDS)接口。自2006年发布以来,目前的最新版为DP 1.4通信端口规范。


135447jeo8q2oazufzry04.png!w800

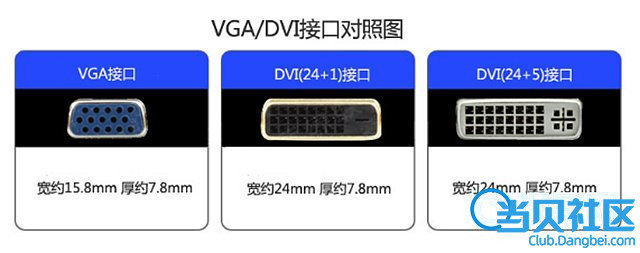

3、VGA/DVI接口


VGA接口是显卡上输出模拟信号的接口,也可以在液晶显示器上直接接收数字信号,VGA接口是一种D型接口,上面共有15针空,分成三排,每排五个。DVI接口一种用于高速传输数字信号的技术,有DVI-A、DVI-D和DVI-I三种不同类型的接口形式。VGA与DVI相比的优势是VGA支持热插拔,都能传输1080P高清的画面。

135447o98xbvzk8ek8gved.png!w800

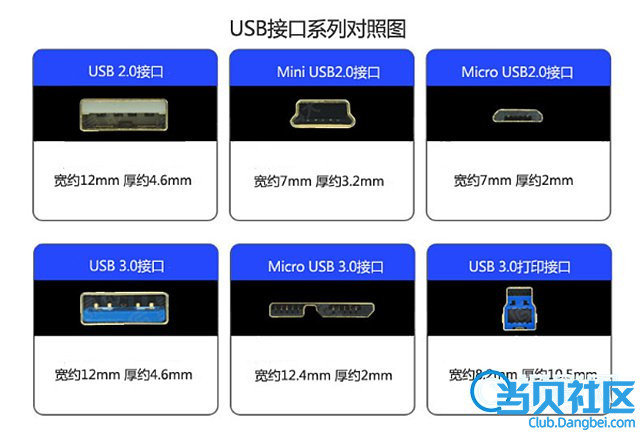

4、USB接口

日常生活中最为常见的接口,多用户充电器和U盘上。USB是一个外部总线标准,用于规范电脑与外部设备的连接和通讯,主控制器负责主机和USB设备间数据流的传输。接口系列比较丰富,有USB2.0、Mini USB2.0、Micro USB2.0、USB3.0、Micro USB3.0和USB3.0打印接口。


135447dp0tj29lty2mt3a0.png!w800

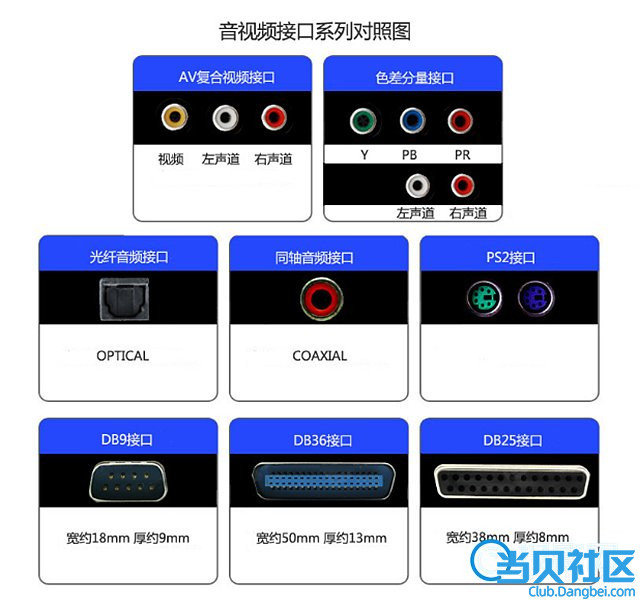

5、音频接口

音频接口相对比较丰富,有AV复合视频接口、色彩分量接口、光纤音频接口、同轴音频接口、PS2接口、DB9、DB36、DB25接口等。投影仪上使用较为广泛的是复合视频接口、光纤音频接口和同轴音频接口。

135448c0r09z0icrhjja94.png!w800

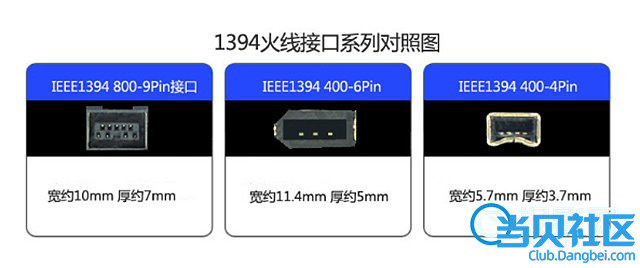

6、1394火线接口

1394接口也是一个串行接口,但它能像并联SCSI接口一样提供同样的服务,而其成本低廉。它的特点是传输速度快,适合传送数字图像信号。主要用于网络设备经数字接口进行信号交换,同时,1394总线具有同步传送功能。此接口的外形比较独特,不同的外形都有不同排列的针空。


135448hwcr0rpp00z6wwro.png!w800


以上就是在投影仪接口上比较常有的,不同的接口有着不同的作用,其主要还是为了音视频的传输,HDMI、USB、VGA等是多数投影仪备有的常见接口,包括智能投影仪,而有些接口一般会在工程投影仪或教学投影仪上。

文章转自投影网:投影网-新手入门
